Дизельные электростанции: почему выгодна параллельная работа нескольких ДГУ

Дизельные электростанции (ДЭС) давно стали стандартом для резервного и основного электроснабжения промышленных объектов. Их используют как для крупных предприятий в черте города, так и для производств, удалённых от центральных сетей.

В большинстве случаев такие станции комплектуются не одним, а как минимум двумя генераторными агрегатами. Почему? Ответ прост: параллельная работа дизель-генераторов даёт сразу несколько стратегических преимуществ — от экономии топлива до надёжности всей системы.

Один генератор или несколько: что выгоднее?

Казалось бы, зачем усложнять, если можно взять один мощный агрегат? Однако практика показывает, что несколько установок меньшей мощности оказываются эффективнее:

1. Цена. Несколько небольших ДГУ обходятся дешевле, чем одна крупная установка той же суммарной мощности.

2. Гибкость под нагрузку. Потребление электроэнергии на предприятии редко бывает постоянным. Днём — пик, ночью — спад в 2–3 раза. Запускать огромный генератор на треть мощности нерационально: износ и расход топлива остаются высокими, а КПД падает.

3. Надёжность. При выходе из строя одного из агрегатов станция продолжает снабжать объект энергией. Для одиночной ДГУ поломка означает полное обесточивание.

4. Работа с пусковыми токами. Если на объекте есть крупные двигатели с высокими пусковыми токами, несколько генераторов легко справляются с пиком, а после запуска лишние агрегаты автоматически отключаются.

Краткий итог: электростанция на основе нескольких ДГУ — это дешевле, надёжнее и удобнее в эксплуатации, чем один крупный генератор.

Как настроить синхронизацию ДГУ: пошагово

Чтобы два или более генератора работали как единое целое, их нужно синхронизировать. Для этого выполняют следующие шаги:

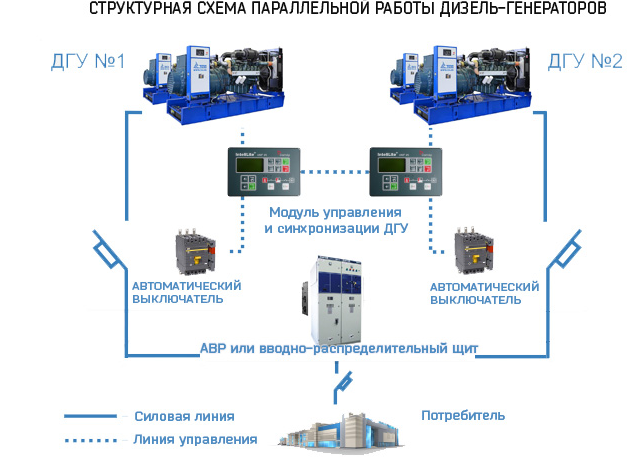

1. Оснащение оборудованием. Каждая ДГУ получает современный контроллер с поддержкой параллельной работы и силовой автомат с мотор-приводом.

2. Коммутация шин. Выходы генераторов подключают к общей силовой шине, строго соблюдая чередование фаз (фазировку).

3. Настройка связи. Контроллеры соединяются цифровой линией (обычно CAN-шина или Ethernet) для обмена данными по напряжению, частоте и командам управления.

4. Выравнивание параметров. Перед включением второго генератора система автоматически синхронизирует:

•  частоту вращения вала;

•  напряжение (через регулировку возбуждения);

•  фазовый угол (совпадение синусоид по фазам).

Какие схемы работы ДЭС встречаются чаще всего

Каждая станция проектируется под конкретные задачи, но есть три типовых сценария:

•  АВР (автоматический ввод резерва). Генераторы запускаются при пропадании внешнего сетевого напряжения.

•  Основной источник в удалённой местности. Станция работает постоянно, обеспечивая все нужды объекта.

•  Периодическое наращивание мощности. Дополнительные агрегаты включаются только при нехватке энергии или для пуска мощного оборудования.

Два способа синхронизации: самосинхронизация и точная

На практике применяются два основных метода включения генератора в общую сеть.

Самосинхронизация

Самый простой и распространённый автоматический способ. Генератор раскручивается до номинальных оборотов, подключается к сети, и только после этого на обмотку возбуждения подаётся напряжение. Сеть сама «втягивает» агрегат в синхронный режим. Бросок тока невелик, так как до включения в системе есть только остаточный магнетизм.

Плюсы: простота, надёжная автоматизация, возможность включения даже более мощного генератора к уже работающей группе.

Точная синхронизация

Этот метод максимально приближен к идеалу — подключение происходит без скачков напряжения и бросков тока. Однако вручную это сделать сложно: нужно выровнять частоту, напряжение и фазы с точностью до долей градуса.

Современные контроллеры берут эту задачу на себя: они непрерывно сравнивают параметры и подают сигнал на включение только в момент полного совпадения.

Как распределяется нагрузка после синхронизации

После включения в сеть новый генератор принимает на себя часть общей нагрузки.

Если агрегаты одинаковой мощности — нагрузка делится поровну.

Если разные — пропорционально их номиналам, чтобы не нарушить синхронизацию.

Регулировка доли нагрузки каждого генератора осуществляется изменением подачи топлива в дизельный двигатель. Чем больше топлива — тем выше нагрузка, и наоборот.

Устойчивость параллельной работы: статика и динамика

Главное требование к параллельной работе — это устойчивость. Она складывается из двух компонентов:

Статическая устойчивость — способность системы сохранять синхронный режим при малых колебаниях в сети.

Динамическая устойчивость — способность возвращаться в синхронное состояние после значительных внешних возмущений (резкий скачок нагрузки, короткое замыкание и т.д.).

Современные системы синхронизации постоянно отслеживают эти параметры. При малейшем риске выпадения из синхронизма контроллер пытается восстановить режим, а если это невозможно — аварийно отключает проблемный генератор.

Системы параллельной работы: что даёт современная автоматика

Использование систем параллельной работы позволяет объединять генераторы разных брендов и моделей в единый автоматизированный энергокомплекс. Это даёт:

1. Масштабируемость — можно подключать новые установки без полной перестройки системы.

2. Надёжность — выход одного агрегата не останавливает всю станцию.

3. Экономию — энергия вырабатывается ровно под текущий спрос, без перерасхода топлива.

4. Удалённый контроль — управление и мониторинг возможны дистанционно.

Реальный экономический эффект от синхронизации

Главная статья расходов при эксплуатации ДГУ — топливо. Параллельная работа помогает сократить его расход, особенно при переменной нагрузке.

Система работает так:

При снижении потребления ниже 25–30% от номинала одного генератора один из агрегатов автоматически отключается в режим ожидания.

Оставшийся продолжает работать с оптимальной загрузкой.

При росте нагрузки второй генератор снова запускается, и нагрузка распределяется поровну.

Это исключает работу двигателя на минимально допустимой нагрузке, когда топливо сжигается почти так же интенсивно, как на полной мощности. В результате — реальная экономия и снижение эксплуатационных затрат.

Принцип параллельной работы двух ДГУ (краткий алгоритм)

Для наглядности рассмотрим стандартную схему с двумя установками:

•  Нормальная нагрузка — оба агрегата работают и делят мощность поровну.

•  Спад потребления (< 25–30%) — один генератор автоматически отключается.

•  Экономичный режим — оставшаяся ДГУ обеспечивает объект с максимальным КПД.

•  Рост нагрузки — второй генератор включается, система восстанавливает равномерное распределение.

Такая логика позволяет снизить минимальную допустимую нагрузку на каждый агрегат, сэкономить топливо, продлить ресурс оборудования и обеспечить стабильное энергоснабжение без участия оператора.
