Расчет мощности ДЭС без ошибок: пусковые токи, резерв по нагрузке, типовые примеры

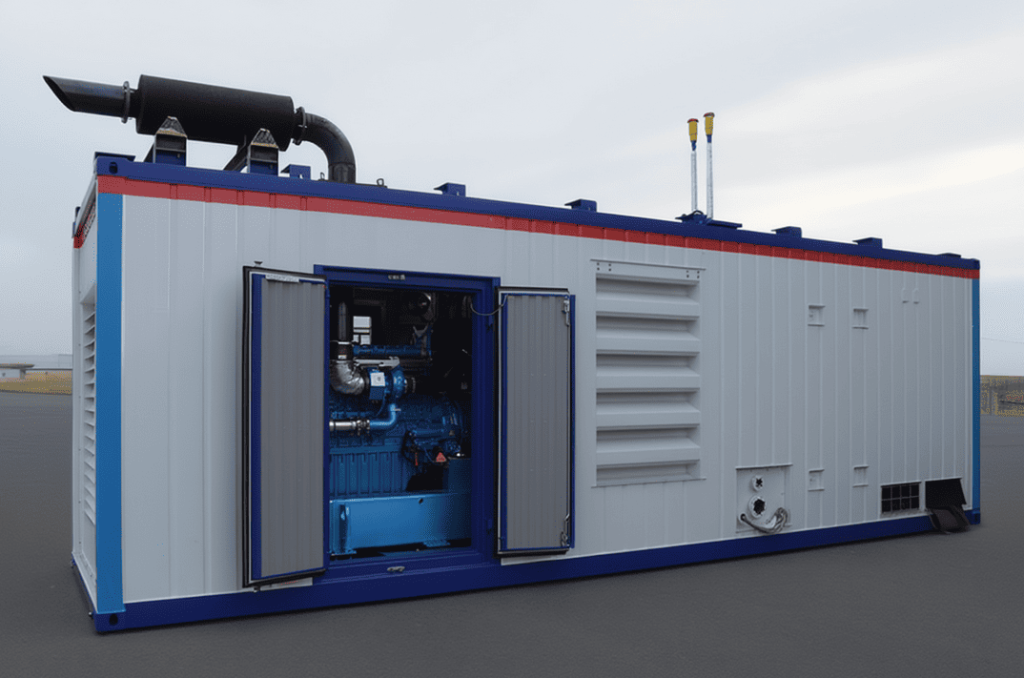

В современном мире, где бесперебойное электроснабжение стало не просто удобством, а необходимостью, дизельные электростанции (ДЭС) играют ключевую роль. От небольших резервных источников для частного дома до мощных установок для промышленных предприятий – правильный расчет мощности ДЭС является критически важным вопросом. Ошибка на этом этапе может привести к дорогостоящим последствиям: от просадки напряжения, недогрузов и преждевременного выхода оборудования из строя до полной остановки производственных процессов. В этой статье мы разберем все нюансы, которые помогут вам провести расчет мощности ДЭС без ошибок.

Термины, без которых расчет будет «кривым»

Прежде чем погрузиться в сам расчет, необходимо разобраться с базовыми понятиями, которые часто вызывают путаницу:

1. кВт и кВА.

• кВт (киловатт) – это единица измерения активной мощности. Она показывает, сколько полезной работы может выполнить электростанция. Именно по кВт мы воспринимаем потребление электроэнергии в быту (например, электрочайник мощностью 2 кВт).

• кВА (кило-вольт-ампер) – это единица измерения полной мощности. Она включает в себя как активную, так и реактивную мощность. В паспорте ДЭС вы часто увидите обе цифры: номинальную (Prime) и резервную (Standby) мощность, указанные как в кВт, так и в кВА.

Разница между кВт и кВА ДЭС определяется коэффициентом мощности (cos φ). Генератор физически производит полную мощность (кВА), а потребитель использует активную мощность (кВт).

1. cos φ (коэффициент мощности). Коэффициент мощности (cos φ) – это отношение активной мощности (кВт) к полной мощности (кВА). Он показывает, насколько эффективно используется полная мощность. Большинство электроприемников, особенно с электродвигателями, имеют cos φ меньше единицы (обычно в диапазоне 0.8-0.95). Если cos φ равен 0.8, это означает, что только 80% полной мощности (кВА) преобразуется в полезную работу (кВт). Другими словами, низкий cos φ «съедает» часть доступных киловатт, и при выборе ДЭС необходимо учитывать этот фактор.

2. Активная и реактивная нагрузка:

• активная нагрузка – та энергия, которая преобразуется в полезную работу (тепло, свет, движение);

• реактивная представляет собой энергию, необходимую для создания магнитных полей в оборудовании типа двигателей или трансформаторов. Она важна, поскольку увеличивает общую требуемую мощность установки.

Например, лампочка накаливания потребляет только активную мощность, тогда как электродвигатель требует и активную, и реактивную.

1. Номинальная и резервная мощность генератора (Prime/Standby) — как правильно понимать:

PRIME (рабочая, номинальная мощность) – это мощность, которую генератор может выдавать непрерывно в течение неограниченного времени при переменной нагрузке. Этот режим используется для постоянной работы ДЭС (например, как основной источник питания);

STANDBY (резервная мощность) – это максимальная мощность, которую генератор может кратковременно выдавать (обычно до 10% времени в год, не более 300 часов) при полной нагрузке. Этот режим предназначен для резервного питания при отключении основного источника, когда нагрузка может достигать пиковых значений. Использовать STANDBY режим для постоянной работы категорически запрещено, так как это ведет к быстрому износу генератора.

Важно: если ДЭС будет работать постоянно, подбор мощности дизельной электростанции следует производить по номинальному режиму (Prime). Если это исключительно резерв, то можно ориентироваться на резервный режим (Standby), но при этом не забывайте о cos φ и пусковых токах.

Сбор исходных данных перед расчетом

Чтобы понять, как правильно рассчитать мощность дизель-генератора, необходимо предварительно составить полный перечень всех электропотребителей с указанием:

• мощности каждого устройства (указанной производителем);

• типа потребителя (двигатели, нагревательные приборы, электроника);

• режима работы (непрерывный, периодический, пиковые нагрузки);

• требований к качеству электроэнергии (чувствительность к изменениям напряжения и частоты).

Кроме того, обратите внимание на следующие моменты:

1. 1-ф/3-ф сеть. Важно знать, какие потребители являются однофазными (220В), а какие трехфазными (380В). Мощные трехфазные двигатели требуют трехфазного питания. При подключении разнородных нагрузок к трехфазной сети могут возникать дисбалансы (перекос фаз), что снижает эффективность работы генератора и может повредить оборудование. Для ДЭС с электронным управлением обычно допустим перекос фаз до 10-20%.

2. Есть ли частотники, компрессоры, насосы, сварка, UPS/серверная. Эти потребители требуют особого внимания при расчете ДЭС по потребителям.

3. Сценарий: резервный режим или постоянная работа. Как упоминалось выше, выбор между PRIME и STANDBY режимами зависит от сценария использования ДЭС. Для резервного питания допустимо использовать мощность STANDBY, но для постоянной работы необходимо рассчитывать на PRIME.

После сбора данных следует определить оптимальный запас мощности относительно суммарной потребности ваших устройств. Рассмотрим возможные варианты:

• для стандартного бытового оборудования принято добавлять около 10%. Это обеспечивает стабильность работы и защиту от скачков нагрузки;

• если используются чувствительные электронные компоненты (компьютеры, медицинское оборудование), рекомендуется увеличить запас до 20%, учитывая возможную нестабильность электросети;

• при расчете генератора для производства, а также когда планируется значительное расширение производства или рост энергопотребления, желательно заложить дополнительный запас порядка 30%.

Однако помните, чрезмерный запас мощности приведет к неоправданному удорожанию оборудования и снижению эффективности его эксплуатации.

Алгоритм расчета

Правильный расчет генератора по нагрузке – это многоэтапный процесс, который позволяет выбрать оптимальный агрегат, обеспечивающий надежное и экономичное электроснабжение.

Суммируем рабочую активную мощность (кВт) по группам потребителей

Для начала определяем суммарную нагрузку всех подключаемых электроприборов и устройств. Важно разделить потребителей на группы, согласно характеру потребления электроэнергии: двигатели, осветительные приборы, бытовые устройства и прочее.

Переводим кВт → кВА

Большинство ДЭС указывают свою полную мощность в кВА, а не только в кВт. Чтобы точно сопоставить мощность генератора с нагрузкой, нам нужно перевести сумму активной мощности (кВт) в полную (кВА). Для этого используем коэффициент мощности (cos φ), который обычно принимается равным 0.8 для смешанной нагрузки (с электродвигателями).
Формула: кВА = кВт / cos φ

Если у вас только резистивная нагрузка (например, обогреватели, лампы накаливания), то cos φ ≈ 1, и кВт ≈ кВА. Но для большинства сценариев, где есть двигатели, учет cos φ обязателен.

Учитываем пусковые токи

Учет пусковых токов двигателей при выборе генератора – это один из самых критичных этапов, которым часто пренебрегают. Электродвигатели, компрессоры, насосы при запуске потребляют ток, в 3-7 раз превышающий их номинальный. Этот пусковой ток может вызвать просадку напряжения и остановить работу ДЭС, если он не рассчитан на такую пиковую нагрузку.

В соответствии с этим, определите потребителя с наибольшим пусковым током. Умножьте его номинальную мощность на коэффициент пускового тока (например, 3-5 для насосов, 5-7 для компрессоров). Полученное значение (в кВт) прибавьте к суммарной активной мощности всех других потребителей, которые могут работать одновременно.

Важно: не суммируйте пусковые токи всех двигателей одновременно. Учитывайте наиболее вероятный сценарий одновременного запуска.

Проверяем ограничения по фазам

Как учитывать перекос фаз генератора? Трехфазная ДЭС рассчитана на равномерное распределение нагрузки по всем трем фазам. Если одна фаза значительно перегружена (слишком большая однофазная нагрузка или несимметричная трехфазная), это может привести к перегреву генератора и выходу из строя оборудования. По возможности, распределяйте однофазных потребителей равномерно по фазам.

Если у вас есть очень мощный однофазный потребитель (например, кондиционер или сварочный аппарат), убедитесь, что ДЭС способна выдержать его пусковой ток без критического перекоса фаз.

Добавляем резерв по мощности

Даже после учета пусковых токов, необходимо заложить дополнительный резерв. Это гарантирует:

• надежность: ДЭС не будет работать на пределе, что увеличивает ее срок службы;.

• гибкость: появление новых потребителей не потребует немедленной замены генератора;

• стабильность: генератор лучше справляется с динамическими изменениями нагрузки.

Рекомендуемый резерв мощности генератора: 20-30% от общей рассчитанной мощности (с учетом пусковых токов).

Выбираем класс мощности ДЭС под ваш сценарий

Теперь, когда у вас есть общая расчетная мощность с учетом всех факторов, нужно выбрать класс мощности, соответствующий вашему сценарию использования:

• Prime (номинальная, постоянная): если ДЭС будет работать как основной источник питания в течение длительного времени;

• Standby (резервная, аварийная): если ДЭС будет использоваться только для резервного питания в случае отключения основной сети.

Мощность Standby обычно выше, чем Prime, но она ограничена по времени эксплуатации.

Расчет мощности ДЭС – это не просто формальность, а залог успешной эксплуатации и предотвращения серьезных проблем. Внимательное следование данному алгоритму позволит вам выбрать оптимальный агрегат.

Типовые примеры расчета

Пример 1. Дом/коттедж

Потребители: Котел отопления (2 кВт, двигатель), насос (1.5 кВт, двигатель), насос скважины (2.2 кВт, двигатель), бойлер (3 кВт, нагрев), освещение (1 кВт), холодильник (0.5 кВт, двигатель), бытовая техника (2 кВт, смешанная).

Расчет:

• Шаг 1: Суммарная рабочая мощность = 2+1.5+2.2+3+1+0.5+2 = 12.2 кВт.

• Шаг 2: Учитываем cos φ (для двигателей ~0.8).
  Для насоса скважины (2.2 кВт) полная мощность = 2.2 / 0.8 = 2.75 кВА.
  Для котла (2 кВт) = 2 / 0.8 = 2.5 кВА. Для насоса (1.5 кВт) = 1.5 / 0.8 = 1.875 кВА.
  Остальные ~ 12.2 - (2.2+2+1.5) = 6.5 кВт.
  Общая полная мощность (приблизительно) = 6.5 + 2.75 + 2.5 + 1.875 ≈ 13.6 кВА.

• Шаг 3: Самый мощный двигатель – насос скважины (2.2 кВт).
  Пусковой ток = 2.2 кВт * 5 = 11 кВт (пиковая нагрузка).
  Учитываем одновременный запуск насоса и котла (11 кВт + 2.5 кВА ≈ 13.5 кВА).

• Шаг 4: Обычно такие объекты однофазные или с небольшим количеством трехфазных потребителей. Если ДЭС трехфазная, следим за балансом.

• Шаг 5: Резерв 25%: 13.6 кВА * 1.25 ≈ 17 кВА.

• Шаг 6: Выбираем ДЭС класса STANDBY мощностью около 17-20 кВА.

Пример 2. Небольшое производство/склад

Потребители: 3 станка (по 3 кВт, двигатели), компрессор (5 кВт, двигатель), освещение (2 кВт), электроворота (1 кВт, двигатель), холодильная установка (2 кВт, двигатель).

Расчет:

• Шаг 1: Суммарная рабочая мощность = 3*3 + 5 + 2 + 1 + 2 = 19 кВт.

• Шаг 2: Учитываем cos φ (0.8).
  Для станков = 3*3 / 0.8 = 11.25 кВА.
  Для компрессора = 5 / 0.8 = 6.25 кВА.
  Остальные ~ 5 кВт.
  Общая полная = 11.25 + 6.5 + 6.25 ≈ 24 кВА.

• Шаг 3: Самый мощный потребитель – компрессор (5 кВт).
  Пусковая мощность = 5 кВт * 6 = 30 кВт.
  Если возможно одновременное включение 2 станков и компрессора: (2*3 + 5) кВт * 6 = 11 кВт * 6 = 66 кВт (пиковая).

• Шаг 4: Проверяем распределение нагрузки между фазами.

• Шаг 5: Резерв 30%: 66 кВА * 1.3 ≈ 86 кВА.

• Шаг 6: Для такого сценария требуется ДЭС класса PRIME мощностью не менее 80-100 кВА.

Пример 3. Стройплощадка

Потребители: Сварочный аппарат (до 10 кВт, пульсирующая нагрузка), бетономешалка (3 кВт, двигатель), компрессор (4 кВт, двигатель), освещение (2 кВт), электроинструмент (5 кВт, смешанный).

Расчет:

• Шаг 1: Самая большая проблема – «рваная» нагрузка. Сварка – это пики.

• Шаг 2: Сварка: 10 кВт / 0.7 (низкий cos φ) ≈ 14 кВА.
  Бетономешалка: 3 кВт / 0.8 = 3.75 кВА.
  Компрессор: 4 кВт / 0.8 = 5 кВА. Остальные ~ 7 кВт.

• Шаг 3: Пусковой ток компрессора ~ 4 кВт * 5 = 20 кВт.
  Одновременный запуск: 20 кВт + 3.75 кВА + 14 кВА (сварка) ≈ 37.75 кВА.
  Но пиковая нагрузка сварки может быть значительно выше.

• Шаг 4: На стройплощадках часто используется временное распределение, важно избегать перекоса.

• Шаг 5: Резерв 30%: 37.75 кВА * 1.3 ≈ 49 кВА. Но учитывая пики сварки, лучше взять запас больше.

• Шаг 6: Требуется ДЭС класса STANDBY (или PRIME, если работы постоянные) мощностью 50-60 кВА, способная выдерживать кратковременные пики.

Частые ошибки в расчете

Типовые ошибки при выборе дизельной электростанции включают:

Подбор ДЭС по «паспортной» мощности без пусков: игнорирование пусковых токов – самая распространенная ошибка, ведущая к перегрузкам.

1. Смешение кВт и кВА: неправильное соотношение мощности генератора и нагрузки.

2. Игнорирование cos φ: ошибка, приводящая к занижению требуемой полной мощности генератора.

3. Не учет одновременности запусков: расчет без учета фактора одновременного включения нескольких мощных потребителей.

4. Перекос фаз и «посадка» одной фазы: неправильное распределение нагрузки, ведущее к дисбалансу.

5. Выбор ДЭС «впритык» без резерва: лишает систему надежности и гибкости.

6. Чрезмерный запас и длительная работа на малой нагрузке: неэкономично, приводит к «засорению» двигателя и увеличению расхода топлива.

Правильный расчет мощности ДЭС – это комплексная задача, требующая внимания к деталям. Следуя приведенной последовательности действий, анализируя типовые примеры и избегая распространенных ошибок, вы сможете выбрать ДЭС, которая будет надежно и эффективно служить вам долгие годы. Помните: точный расчет – это инвестиция в надежность и экономию.
