АВР: что это такое, принцип работы и виды автоматического ввода резерва

АВР (автоматический ввод резерва) — это устройство, которое автоматически переключает электроснабжение потребителей на резервный источник при исчезновении или недопустимом отклонении напряжения на основном вводе. Без него при аварии на линии электропередач оборудование остаётся обесточенным, а ответственные системы — лифты, противопожарная защита, аварийное освещение — перестают работать.

В статье разберём, как устроен АВР, по какому принципу работает, какие бывают виды и на что обратить внимание при выборе.

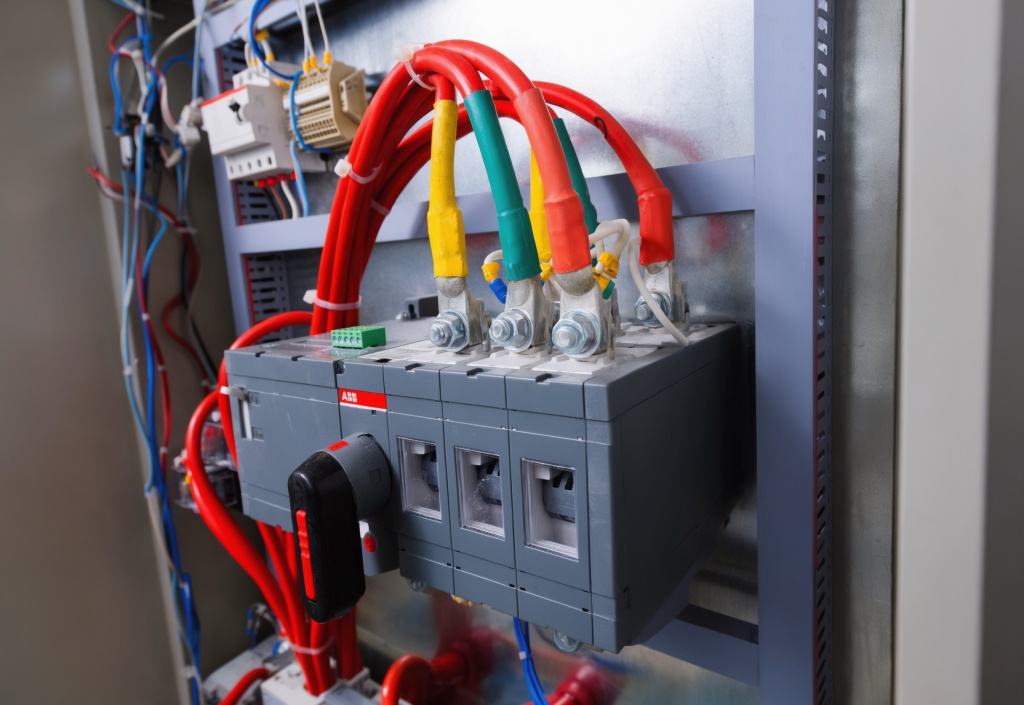

Что такое АВР и для чего он нужен

Аббревиатура АВР расшифровывается как **«автоматический ввод резерва»**. Встречается и другой вариант — «автоматический включатель резерва», но суть от этого не меняется.

АВР — это блок, который устанавливается в электрощит сразу после ввода и выполняет коммутационно-распределительные функции. Его задача — отключить основную линию и подать напряжение от резервного источника, если основной источник отказал.

В качестве резерва может выступать:

• независимый ввод от другой кабельной линии;

• автономный источник энергии — ИБП или дизельный генератор (ДГУ).

Где применяется АВР:

• системы дымоудаления;

• лифтовое оборудование;

• аварийное освещение;

• противопожарная защита;

• медицинское оборудование;

• промышленные объекты с непрерывным технологическим циклом.

Виды АВР

По логике работы АВР делятся на два типа.

• Односторонний АВР всегда отдаёт приоритет основному источнику питания. Как только на нём появляется напряжение, устройство переключается обратно на главную линию, а резерв уходит в запас.

• Двухсторонний АВР не делает предпочтения между вводами — оба считаются приоритетными. Переключение происходит, когда на одной из линий напряжение падает, например из-за подключения повышенной нагрузки. Это позволяет сохранить подачу тока, пока напряжение не восстановится.

Классификация АВР по параметрам

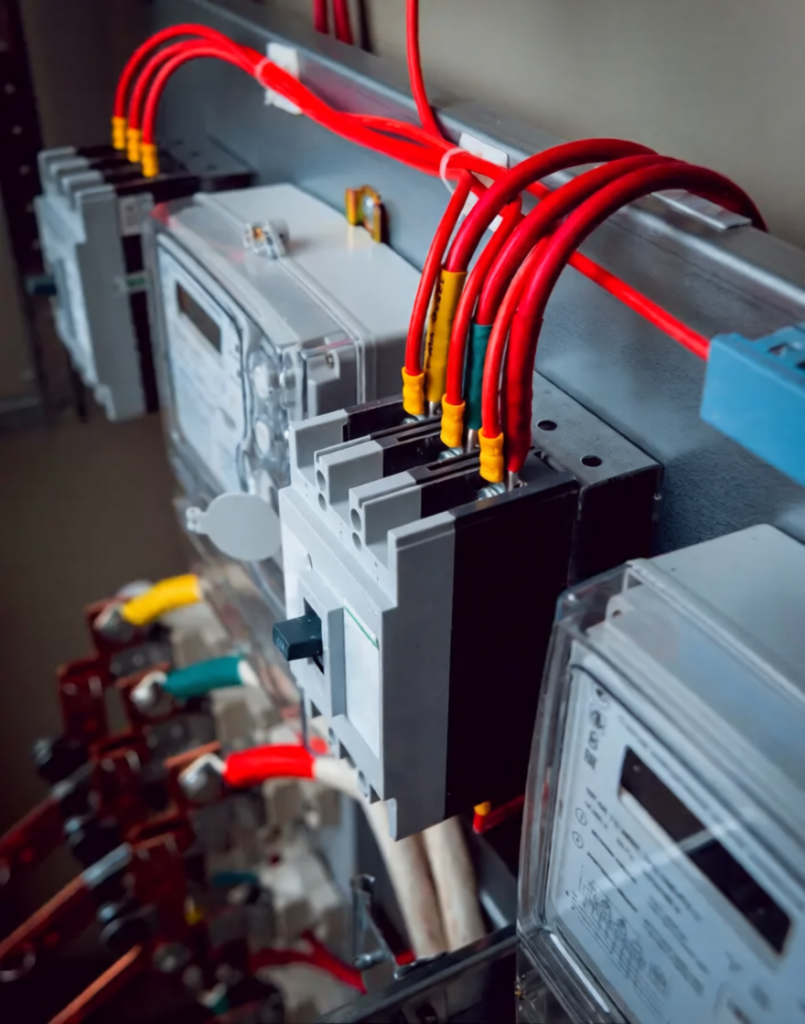

Устройство АВР: из чего состоит блок

Чтобы понять, как работает АВР, нужно разобраться в его основных элементах.

Контактор — исполнительное устройство с мощными клеммами, к которым подключается ввод. Сечение проводника подбирается под силу проходящего тока: для офисного здания или торгового центра это обычно 160–250 А. Контактор действует по команде реле.

Управляющее реле принимает напряжение и передаёт его дальше по цепи. При отсутствии тока оно даёт команду контактору на переключение ввода. В современных моделях реле заменяется микропроцессорным блоком.

Защитные устройства блокируют одновременную подачу электроэнергии от двух линий. Это защищает оборудование от повышенного напряжения и короткого замыкания.

Защита бывает двух типов:

• Электрическая — дополнительные контакты разрывают цепь друг у друга: пока работает один ввод, схема второго отключена.

• Механическая — реализована по реверсивному типу: пока подключена первая линия, вторая не сможет запуститься. Возможна только при сочетании двух одинаковых контакторов.

Принцип работы АВР

Рассмотрим работу АВР на примере однофазной сети с двумя вводами — основным (А) и резервным (Б). В схеме задействованы управляющая катушка К1 и контактная группа К1.1 для передачи тока от альтернативного источника.

1. При наличии напряжения на главном вводе ток поступает от источника А.

2. Электричество проходит через катушку, в её витках образуется электромагнитное поле, удерживающее контакты замкнутыми.

3. Ток подаётся к потребителям, возникает нагрузка.

4. Когда напряжение на основной линии пропадает, электромагнитное поле исчезает.

5. Катушка отпускает контакты и подаёт команду контактору на замыкание запасной группы К1.1.

6. Электричество поступает к потребителям по той же линии, но от источника Б.

7. Когда в линии А снова появляется напряжение, ток проходит через катушку и насыщает её.

8. Управляющее реле переключает питание на себя, а соединение К1.1 разрывается.

Это пример «одностороннего АВР». У «двухстороннего» принцип работы заключается в переключении линий, когда на одной из них напряжение падает, например при подключении повышенной нагрузки выше допустимого предела. Так удаётся сохранить подачу тока, пока напряжение не восстановится.

Промышленные АВР работают по такой же схеме, только имеют более крупные размеры — под них на предприятии выделяются целые шкафы.

 Микропроцессорные АВР

Автоматический ввод резерва на основе микропроцессорных систем считается более надёжным, поскольку относится к бесконтактному типу. В нём нет подвижных переключателей между основной и запасной магистралями — подключение вводов производится через полупроводниковые коммутаторы.

Преимущества микропроцессорных АВР:

• расширенный диапазон управления;

• нет необходимости в механической блокировке;

• контакты не пригорают и не залипают;

• не требуется профилактика — чистка контактной группы, протягивание контактов.

Недостатки: ремонт сложнее, а цена моделей выше, чем у релейных аналогов.

Основные неисправности АВР

 1. Выход из строя контакторов — самая распространённая поломка. Ремонт заключается в замене контактора; иногда достаточно заменить сгоревшую катушку. Для восстановления работы питание временно переключают на резервный канал или подают напряжение напрямую, обходя контактор.

2. Перегорание катушки реле — вторая по частоте причина. Катушка не может насытиться напряжением для создания электромагнитного поля. Ремонт — замена катушки.

3. Неисправность микропроцессорного блока — требуется прямое подключение и замена всего блока.

4. Сбой порядка подключения фаз- у трёхфазных моделей. Само реле может оставаться целым, но нагрузка не подключается — блокируется, чтобы предотвратить аварию. Ремонт заключается в правильной настройке очерёдности включения фаз.

Требования к АВР при выборе

Надёжность срабатывания — основное требование. Если устройство будет реагировать через раз, каналы подачи электроэнергии придётся переключать вручную, и автоматика теряет смысл.

Количество АВР определяется категорией объекта. Здания особой группы I категории должны иметь 3 независимых источника тока: основной, резервный по кабелю и резервный от ДГУ. Для других объектов I категории достаточно 2 источников.

Отсутствие ложных срабатываний. При небольшой просадке напряжения источники не должны переключаться — само переключение занимает время, а оборудование продолжает работать от основной магистрали. Нужна настройка порогов срабатывания. Например, для промышленных станков несущественно падение напряжения на 10%, а для медицинского оборудования это критично.

Правильный подбор резервного источника. При выборе АВР важно грамотно подобрать источник резервного питания, например дизельный генератор, чтобы его мощности хватило на покрытие потребностей объекта. Учитывайте количество фаз, необходимую скорость срабатывания автоматики и порог чувствительности.
