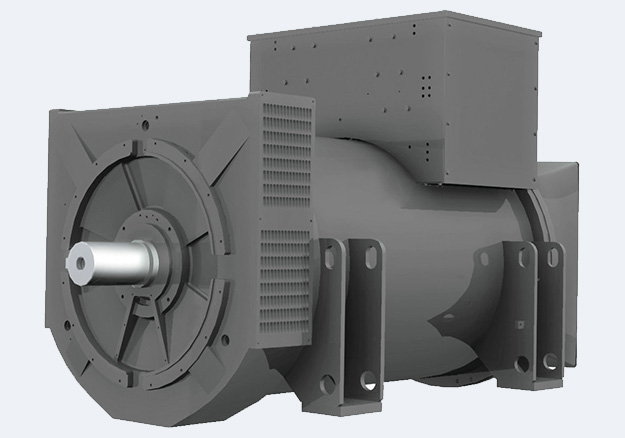

Модельный ряд синхронных генераторов Leroy-Somer серии LSA-53.2
Частота 50 Гц, напряжение 400 В, частота вращения 1500 об./мин, Cos φ 0,8
Синхронные генераторы (Франция) Leroy-Somer серии LSA-53.2 представлены 3 моделями мощностью 2120 - 2640 кВт / 2650 - 3300 кВА (номинальная сила тока 3816 - 4752 A)
Характеристики генераторов Leroy-Somer LSA-53.2:
- 4 полюса, 3-х фазный переменный электрический ток
- частота тока 50 Гц, напряжение 400 / 230 В
- бесщеточные, одноопорные (1 подшипник)
- система возбуждения: AREP - независимое возбуждение
- автоматический регулятор напряжения (AVR): цифровой регулятор D 510C 3-фазное считывание напряжения
- точность регулирования напряжения: ±0,5%
- максимальная нагрузка, относительно номинальной мощности: до 1 часа - 110%, до 2 минут - 150%, до 10 секунд – 300%
- допустимый ток короткого замыкания: 300% (3 х Inom), 10 с
- обмотки генератора: 6 проводов, «шаг 2/3», схема соединения – «звезда»
- уровень защиты IP23
- изоляция материалом класса H
- ресурс работы: 100
Руководство пользователя - синхронные электрогенераторы Leroy-Somer LSA-53.2
Наименование | Ном. сила тока | Ном. мощность | КПД, % | Длина корпуса | Масса | Применяемость в составе продукции Компании Дизель |
||
---|---|---|---|---|---|---|---|---|
100% | 75% | 50% | ||||||
Синхронный генератор Leroy-Somer LSA 53.2 M7 |
3816 А |
2120 кВт 2650 кВА |
96,3 | 96,6 | 96,6 | 2246 мм | 5250 кг | |
Синхронный генератор Leroy-Somer LSA 53.2 M9 |
4320 А |
2400 кВт 3000 кВА |
96,3 | 96,6 | 96,6 | 2246 мм | 5700 кг | |
Синхронный генератор Leroy-Somer LSA 53.2 M12 |
4752 А |
2640 кВт 3300 кВА |
96,3 | 96,5 | 96,5 | 2246 мм | 6300 кг |
Дополнительные опции синхронных генераторов Leroy-Somer LSA-53.2
- Фильтр на входе: снижение мощности синхронного генератора Leroy-Somer LSA-52.3 на 5%.
- Фильтр на входе и выходе (IP 44): снижение мощности синхронного генератора Leroy-Somer LSA-52.3 на 10%.
- Защита обмотки при неблагоприятных атмосферных условиях и относительной влажности более 95%.
- Противоконденсатные нагреватели.
- Защита обмотки статора от перегрева.
