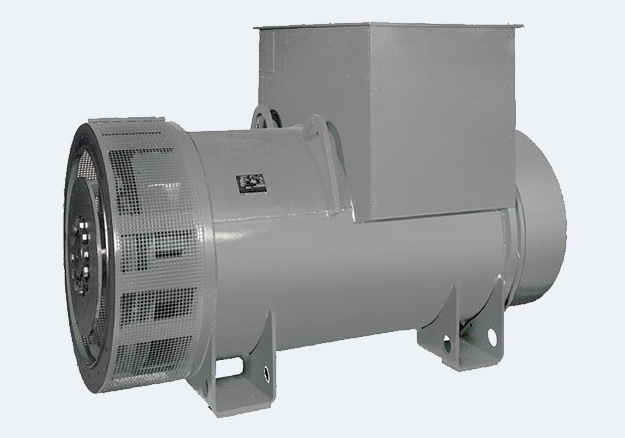

Модельный ряд синхронных генераторов Leroy-Somer серии LSA-51.2
Частота 50 Гц, напряжение 400 В, частота вращения 1500 об./мин, Cos φ 0,8
Синхронные генераторы (Франция) Leroy-Somer серии LSA-51.2 представлены 5 моделями мощностью 1488 - 2000 кВт / 1860 - 2500 кВА (номинальная сила тока 2678 - 3600 A)
Характеристики генераторов Leroy-Somer LSA-51.2:
- 4 полюса, 3-х фазный переменный электрический ток
- частота тока 50 Гц, напряжение 400 / 230 В
- бесщеточные, одноопорные (1 подшипник)
- система возбуждения: AREP - независимое возбуждение
- автоматический регулятор напряжения (AVR): R 449, 1-фазное считывание выходного напряжения
- точность регулирования напряжения: ±0,5%
- максимальная нагрузка, относительно номинальной мощности: до 1 часа - 110%, до 2 минут - 150%, до 10 секунд – 300%
- допустимый ток короткого замыкания: 300% (3 х Inom), 10 с
- обмотки генератора: 6 проводов, «шаг 2/3», схема соединения – «звезда»
- уровень защиты IP23
- изоляция материалом класса H
- ресурс работы: 100
Руководство пользователя - синхронные электрогенераторы Leroy-Somer LSA-51.2
| Наименование | Ном. сила тока | Ном. мощность | КПД, % | Длина корпуса | Масса | Применяемость в составе продукции Компании Дизель |
||
|---|---|---|---|---|---|---|---|---|
| 100% | 75% | 50% | ||||||
| Синхронный генератор Leroy-Somer LSA 51.2 S55 |
2678 А |
1488 кВт 1860 кВА |
95,6 | 96,1 | 96,2 | 1699 мм | 3745 кг | Дизельная электростанция 1500 кВт (Perkins) |
| Синхронный генератор Leroy-Somer LSA 51.2 M60 |
2952 А |
1640 кВт 2050 кВА |
95,7 | 96,2 | 96,3 | 1799 мм | 4040 кг | Дизельная электростанция 1640 кВт (Perkins) |
| Синхронный генератор Leroy-Somer LSA 51.2 L70 |
3168 А |
1760 кВт 2200 кВА |
96,1 | 96,5 | 96,4 | 1899 мм | 4445 кг | |
| Синхронный генератор Leroy-Somer LSA 51.2 VL90 |
3398 А |
1888 кВт 2360 кВА |
96,5 | 96,7 | 96,5 | 1999 мм | 4995 кг | Дизельная электростанция 2000 кВт (Perkins) |
| Синхронный генератор Leroy-Somer LSA 51.2 VL95 |
3600 А |
2000 кВт 2500 кВА |
96,4 | 96,7 | 96,6 | 1999 мм | 5065 кг | |
Дополнительные опции синхронных генераторов Leroy-Somer LSA-51.2
- Модуль R 731 для 3-фазного считывания выходного напряжения (для регулятора R 450 - AREP)
- Цифровой регулятор D 510C (точность регулирования ± 0,25%, 3-фазное считывание напряжения)
- Фильтр на входе: снижение мощности синхронного генератора Leroy-Somer LSA-51.2 на 5%.
- Фильтр на входе и выходе (IP 44): снижение мощности синхронного генератора Leroy-Somer LSA-51.2 на 10%.
- Защита обмотки при неблагоприятных атмосферных условиях и относительной влажности более 95%.
- Противоконденсатные нагреватели.
- Защита обмотки статора от перегрева.
Габаритная схема - генераторы Leroy-Somer LSA-51.2:
Схема соединения с присоединительным щитком – генераторы Leroy-Somer LSA-51.2
Схема электрических соединений – генераторы Leroy-Somer LSA-51.2
