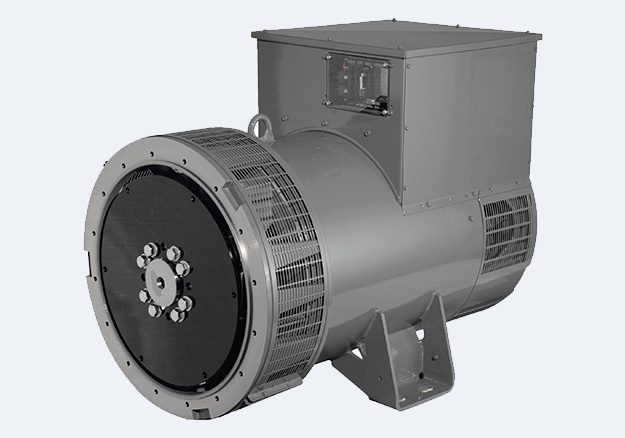

Синхронные генераторы Leroy-Somer серии LSA-46.3

Лерой Сомер, Франция
Модельный ряд синхронных генераторов Leroy-Somer серии LSA 46.3
Частота 50 Гц, напряжение 400 В, частота вращения 1500 об./мин, Cos φ 0,8
Синхронные генераторы (Франция) Leroy-Somer серии LSA 46.3 представлены 8 моделями мощностью 144 - 292 кВт / 180 - 365 кВА (номинальная сила тока 259 - 525 A)
Характеристики генераторов Leroy-Somer LSA 46.3:
  • 4 полюса, 3-х фазный переменный электрический ток
  • частота тока 50 Гц, напряжение 400 / 230 В
  • бесщеточные, одноопорные (1 подшипник)
  • система возбуждения: SHUNT, опция: независимое возбуждение – AREP
  • автоматический регулятор напряжения (AVR): R 250 (SHUNT) / R 450 (AREP), 1-фазное считывание выходного напряжения
  • точность регулирования напряжения: ±0,5%
  • максимальная нагрузка, относительно номинальной мощности: до 1 часа - 110%, до 2 минут - 150%, AREP: до 10 секунд – 300%
  • допустимый ток короткого замыкания: SHUNT – не допускается; AREP - 300% (3 х Inom), 10 с
  • обмотки генератора: 12 проводов, «шаг 2/3», схема соединения – «звезда»
  • уровень защиты IP23
  • изоляция материалом класса H
  • ресурс работы: 100
Наименование Ном. сила тока Ном. мощность КПД, % Длина корпуса Масса Применяемость в составе продукции
Компании Дизель
100% 75% 50%
Синхронный генератор
Leroy-Somer LSA 46.3 S2
259 А 144 кВт
180 кВА
91,9 92,7 92,8 935 мм 569 кг Дизельная электростанция 140 кВт (Perkins)
Дизельная электростанция 130 кВт (FPT-Iveco)
Дизельная электростанция 140 кВт (FPT-Iveco)
Дизельная электростанция 125 кВт (Volvo Penta)
Дизельная электростанция 125 кВт (ЯМЗ)
Синхронный генератор
Leroy-Somer LSA 46.3 S3
288 А 160 кВт
200 кВА
92,5 93,1 93,1 935 мм 599 кг Дизельная электростанция 150 кВт (Perkins)
Дизельная электростанция 150 кВт (Volvo Penta)
Дизельная электростанция 150 кВт (ЯМЗ-238ДИ)
Дизельная электростанция 150 кВт (ЯМЗ-236БИ2)
Дизельная электростанция 160 кВт (Perkins)
Дизельная электростанция 160 кВт (Volvo Penta)
Дизельная электростанция 160 кВт (ЯМЗ-238ДИ)
Дизельная электростанция 160 кВт (ЯМЗ-236БИ2)
Дизельная электростанция 150 кВт (FPT-Iveco)
Дизельная электростанция 160 кВт (FPT-Iveco)
Синхронный генератор
Leroy-Somer LSA 46.3 S4
331 А 184 кВт
230 кВА
93 93,5 93,5 935 мм 674 кг
Синхронный генератор
Leroy-Somer LSA 46.3 S5
360 А 200 кВт
250 кВА
92,7 93,4 93,6 935 мм 682 кг Дизельная электростанция 200 кВт (Volvo Penta)
Дизельная электростанция 200 кВт (ТМЗ)
Дизельная электростанция 200 кВт (ЯМЗ-7514.10)
Дизельная электростанция 200 кВт (ЯМЗ-6503.10)
Дизельная электростанция 200 кВт (FPT-Iveco)
Синхронный генератор
Leroy-Somer LSA 46.3 M7
396 А 220 кВт
275 кВА
93,4 93,8 93,6 980 мм 754 кг Дизельная электростанция 220 кВт (ЯМЗ)
Дизельная электростанция 220 кВт (FPT-Iveco)
Синхронный генератор
Leroy-Somer LSA 46.3 M8
432 А 240 кВт
300 кВА
93,1 93,7 93,7 980 мм 754 кг Дизельная электростанция 240 кВт (ЯМЗ)
Дизельная электростанция 240 кВт (FPT-Iveco)
Синхронный генератор
Leroy-Somer LSA 46.3 L10
468 А 260 кВт
325 кВА
94,1 94,5 94,3 1075 мм 888 кг Дизельная электростанция 250 кВт (Volvo Penta)
Дизельная электростанция 250 кВт (ТМЗ)
Дизельная электростанция 250 кВт (ЯМЗ)
Дизельная электростанция 250 кВт (FPT-Iveco)
Синхронный генератор
Leroy-Somer LSA 46.3 L11
525 А 292 кВт
365 кВА
93,8 94,4 94,4 1075 мм 888 кг Дизельная электростанция 290 кВт (Scania)
Дизельная электростанция 280 кВт (Scania)
Дизельная электростанция 280 кВт (Volvo Penta)
Дизельная электростанция 280 кВт (FPT-Iveco)
Дизельная электростанция 300 кВт (FPT-Iveco)
Дизельная электростанция 275 кВт (ТМЗ)
Дизельная электростанция 275 кВт (ЯМЗ)

Дополнительные опции синхронных генераторов Leroy-Somer LSA 46.3

  • Модуль R 731 для 3-фазного считывания выходного напряжения (для регулятора R 450 - AREP)
  • Цифровой регулятор D 510C (точность регулирования ± 0,25%, 3-фазное считывание напряжения)
  • Версия синхронного генератора Leroy-Somer LSA-46.3 с системой независимого возбуждения AREP / PMG (на постоянных магнитах)
  • Фильтр на входе: снижение мощности синхронного генератора Leroy-Somer LSA-46.3 на 5%.
  • Фильтр на входе и выходе (IP 44): снижение мощности синхронного генератора Leroy-Somer LSA-46.3 на 10%.
  • Защита обмотки при неблагоприятных атмосферных условиях и относительной влажности более 95%.
  • Противоконденсатные нагреватели.
  • Защита обмотки статора от перегрева.


Габаритная схема - генераторы Leroy-Somer LSA 46.3:

Габаритная схема синхронных генераторов Leroy-Somer LSA 46.3

Схема соединения с присоединительным щитком – генераторы Leroy-Somer LSA 46.3

Схема соединения с присоединительным щитком синхронных генераторов Leroy-Somer LSA 46.3

Схема электрических соединений – генераторы Leroy-Somer LSA 46.3

Схема соединения с присоединительным щитком синхронных генераторов Leroy-Somer LSA 46.3
