Судовые дизельные генераторы

Главная > Продукция > Судовое оборудование > Дизельные генераторы
Логотип Leroy-Somer
Логотип Emerson Electric

№1 на рынке генераторов

Leroy-Somer (Лерой-Сомер, Франция) - компания №1 в мире по объемам производства электрогенераторов мощностью от 1 кВт до 20 000 кВт, отличающихся беспрецедентной надежностью, эффективностью, отличными весогабаритными характеристиками.

Leroy-Somer входит в состав Emerson Electric - крупнейшей транснациональной корпорации в сфере электрического оборудования и электроники (235 производственных предприятий, 128 тысяч сотрудников более чем в 150 странах мира, годовой доход 24,5 млрд. долларов), которая занимает 123 место в списке крупнейших компаний мира и предлагающей передовые технологические решения и продукты более чем в 15 отраслях промышленности.

Синхронные генераторы Leroy-Somer

Каждый четвертый генератор на Земле - Leroy-Somer!

Высочайшее качество и надежность продукции Leroy-Somer признаны во всем мире - компания обеспечивает более четверти всего мирового рынка электрогенераторов, в том числе - более 55% в США (торговая марка Kato) и 35% в Европе. Продукты Leroy-Somer используются крупнейшими мировыми производителями электрогенерирующего оборудования - F.G. Wilson, SDMO, Caterpillar, MTU, а также компаниями других отраслей, такие как Rolls-Royce Aerospace, OPRA-Turbines, Solar Tubines, Janbaher и другими.

Leroy-Somer: масштаб, инновации, высочайшие стандарты качества

Сегодня Leroy-Somer – это 37 заводов общей площадью более 200 000 м², 10 000 сотрудников, а также 470 сервисных центров и офисов продаж по всему миру.

Leroy-Somer Alternators Production
Leroy-Somer Alternators Production-3

Leroy-Somer обеспечивает постоянное совершенствование технологий: в лабораториях компании работает более 600 ученых и инженеров, которые непрерывно участвуют в разработке, совершенствовании и тестировании решений, направленных на достижение наилучших показателей мощности, производительности, экономию энергии, уменьшение габаритов и увеличение надежности продукции, а также ее адаптации для работы в самых агрессивных средах.

Вся производственная линейка синхронных генераторов Лерой Сомер строго соответствует европейским промышленным и экологическим стандартам. Производства Leroy Somer сертифицированы по ISO 14001:2004 и ISO 9001:2008. Leroy Somer – единственные иностранные силовые генераторы, сертифицированные по российским ГОСТам (строже европейских стандартов).

Компания Дизель - OEM-партер Leroy-Somer

С 2007 года ООО «Компания Дизель» является крупнейшим ОЕМ-партнером компании Moteurs Leroy-Somer в России. Наша доля в составе продаж российского представительства занимает более 50%, что составляет порядка 1000 штук в год. Мы получаем продукцию Leroy-Somer оригинального европейского производства - с завода в г. Ангулем, Франция и завода в г. Оломоуц, Чехия.

При производстве дизельных электростанций ООО «Компания Дизель» используются генераторы из продуктовой линейки Leroy-Somer PARTNER: серий LSA 40, LSA 42.3, LSA 43.2, LSA 44.2, LSA 44.3, LSA 46.2, LSA 47.2, LSA 49.1, LSA 50.2.

Авторизованное обслуживание синхронных генераторов Leroy-Somer в России и странах СНГ также обеспечивается специалистами ООО «Компания Дизель», прошедшими обучение на заводе Leroy-Somer во Франции.

С 2007 года ООО «Компания Дизель» является
OEM-партнером Leroy-Somer в России

Синхронные генераторы Leroy-Somer модельной линейки PARTNER (8 – 2600 кВт), предназначенные для комплектования промышленных дизельных электростанций, характеризуется следующими параметрами:

  • высокий КПД - до 96,5%;
  • высочайшая надежность и долговечность – ресурс работы 100 000 моточасов - соответствуют самым тяжелым условиям промышленной эксплуатации оборудования;
  • три вида систем возбуждения: SHUNT (без возможности короткого замыкания на выходе генератора), AREP и PMG (с возможностью короткого замыкания на выходе генератора).
  • допускают нагрузку 300% (с системами возбуждения AREP и PMG) - в течение 10 секунд, 110% от номинальной мощности - в течение 1 часа, на 150% - в течение 2 минут;
  • стабилизация выходного напряжения (AVR) c погрешностью не более ±0,5% (в установившемся режиме);
  • коэффициент нелинейных искажений выходного напряжения (содержание высших гармоник) - менее 4%;
  • обмотка генератора по схеме «звезда» с шагом 2/3 и имеет 12 выходов;
  • пониженное реактивное сопротивление обмотки статора за счет увеличенного воздушного зазора между статором и ротором;
  • противоконденсатные нагреватели / антикондесационные подогреватели с датчиками температуры обмоток, температуры и вибрации подшипников;
  • стандартная степень защиты - IP23, возможно улучшение до IP44, IP54, IP55;
  • изоляция по классу H;
  • производятся в соответствии с европейскими стандартами: IEC 60034, NEMA MG 1.22, ISO 8528-3, CSA / UL. Могут устанавливаться на ДЭС с маркировкой СЕ (европейского соответствия).

Leroy Somer – единственные в России зарубежные электрогенераторы, успешно прошедшие сертификацию по строгим российским ГОСТам: ГОСТ Р 52776-2007 «Машины электрические вращающиеся. Номинальные данные и технические характеристики»; ГОСТ 22407-85 «Машины электрические вращающиеся от 63 до 335-го габарита включительно. Генераторы синхронные явнополюсные общего назначения. Общие технические условия», ГОСТ Р 50783-95 «Электроагрегаты и передвижные электростанции с двигателями внутреннего сгорания. Общие технические требования»; ГОСТ 14965-80 «Генераторы трехфазные синхронные мощностью свыше 100 кВт. Общие технические условия».

Сравнение требований стандартов по электрогенераторам

Параметр МЭК NEMA ГОСТ Р
60034-1 60034-22 MG 1 52776-2007 53471-2009
Работа в несимметричных системах
I2/Iном 0,08 0,10 0,10 0,14 0,175
(I2/Iном)2t 20 20 40 40 -
Длительные перегрузки
Кратность - 110% 110% 110% 110%
Длительность, мин - 60 120 - 60
Периодичность, часы - 24 24 - -
Суммарная наработка, часы - - - - 1200
Кратковременные токовые перегрузки
Кратность 150% - 150% 150% 125%
Длительность, сек 30 - 30 120 -
Работа при коротких замыканиях (К.З.)
Способность выдерживать К.З. без повреждения - - + + +
Кратность ударного тока К.З. 21 - - 21 -
Кратность установившегося тока симметричного К.З. - - - - 3 х Inom
Длительность установившегося 3-х фазного К.З., с - - Задано изготовителем - 5
Длительность установившегося 2-х фазного К.З., с - - Задано (I2/Inom)2t - 2

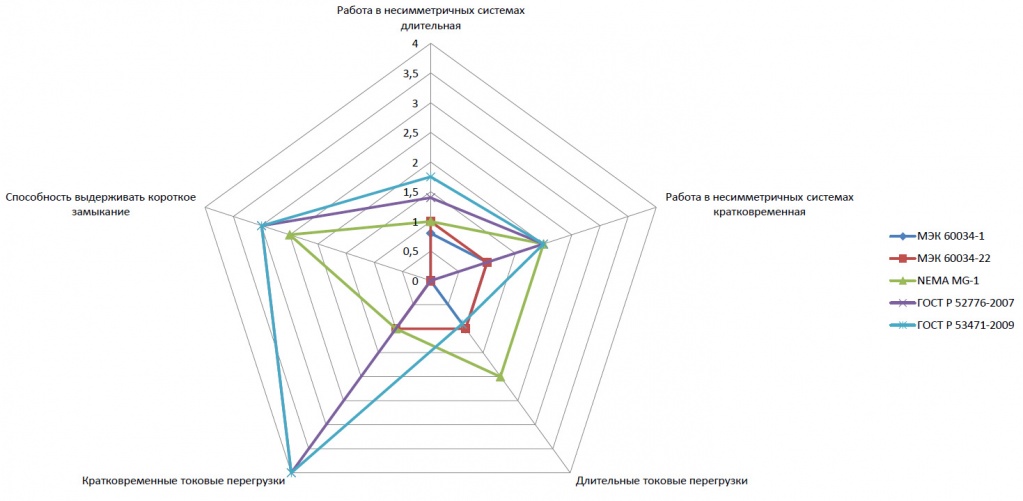

Жесткость требований стандартов

Схема: жесткость требований стандартов по электрогенераторам

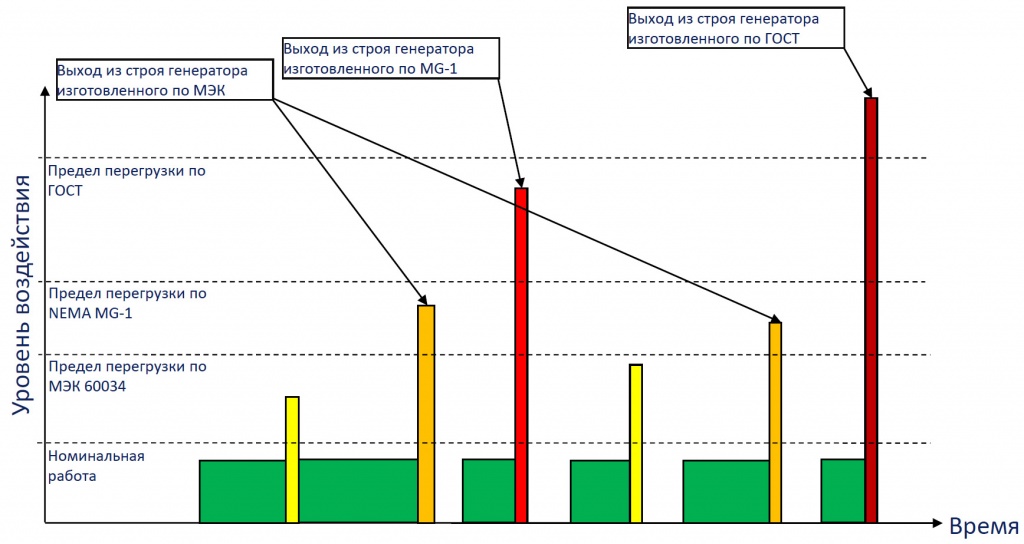

Надежность синхронных генераторов по стандартам

Схема: надежность синхронных генераторов

Модельный ряд синхронных генераторов

(частота 50 Гц, напряжение 400 В, частота вращения 1500 об./мин, Cos φ 0,8)

Наименование Ном.
сила тока
Ном.
мощность
КПД, % Длина
корпуса
Масса
100% 75% 50%
Синхронные генераторы Leroy-Somer серии серии LSA-40
Синхронные генераторы Leroy-Somer серии серии LSA-42.3
Синхронные генераторы Leroy-Somer серии серии LSA-43.2
Синхронные генераторы Leroy-Somer серии серии LSA-44.2
Синхронные генераторы Leroy-Somer серии серии LSA-44.3
Синхронные генераторы Leroy-Somer серии серии LSA-46.2
Синхронные генераторы Leroy-Somer серии серии LSA-46.3
Синхронные генераторы Leroy-Somer серии серии LSA-47.2
Синхронные генераторы Leroy-Somer серии серии LSA-49.1
Синхронные генераторы Leroy-Somer серии серии LSA-49.3
Синхронные генераторы Leroy-Somer серии серии LSA-50.2
Синхронные генераторы Leroy-Somer серии серии LSA-51.2
Синхронные генераторы Leroy-Somer серии серии LSA-52.3
Синхронные генераторы Leroy-Somer серии серии LSA-53.2

Указанные эксплуатационные характеристики синхронных генераторов действительны для эксплуатации на высоте не более 1000 м над уровнем моря и при температуре окружающей среды не выше 40°С. Если эксплуатация осуществляется в иных условиях, ознакомьтесь со следующей таблицей

Изменение мощности синхронных генераторов
в зависимости от температуры и высоты эксплуатации
Высота, м Температура окружающей среды
25 °C 40 °C 45 °C 50 °C 55 °C 60 °C
< 1000 1,045 1 0,97 0,94 0,91 0,88
1001 - 1500 0,01 0,97 0,94 0,91 0,88 0,85
1501 - 2000 0,98 0,94 0,91 0,88 0,86 0,83
2001 - 2500 0,95 0,91 0,88 0,86 0,83 0,8
2501 - 3000 0,91 0,87 0,84 0,72 0,79 0,77

Система возбуждения генератора SHUNT (самовозбуждение)

Система возбуждения SHUNT является чрезвычайно простой и ее конструкция идеально подходит для базовых применений. Генераторы с системой возбуждения SHUNT являются устройствами с самовозбуждением. Данная система не обеспечивает поддержание напряжения на силовых выводах генератора при высоких перегрузках и работы в режиме короткого замыкания (не предназначены для сварки).

Схема - система возбуждения генератора SHUNT

  • Автоматический регулятор напряжения (AVR) питается от силовых шин генератора.
  • Измерение напряжения производится с тех же силовых шин генератора.
  • AVR генерирует и регулирует ток возбуждения в зависимости от выходного напряжения генератора.

Синхронные генераторы Leroy-Somer с системой возбуждения SHUNT соответствуют требованиям ГОСТ Р 52776-2007 «Машины электрические вращающиеся. Номинальные данные и технические характеристики». Основным из этих требований является устойчивость к кратковременной перегрузке по выходному току 150% номинального тока в течение 120 секунд, которое задает гораздо более жесткие условия, чем требования, обычно применяющиеся при конструировании синхронных генераторов стандарта МЭК 60034-1 «Вращающиеся электрические машины - часть 1: Номинальные данные и технические характеристики», или аналогичного EH 60034-1 (150% номинального тока в течение 30 сек).

Система возбуждения генератора AREP - для сложных
нагрузок (запатентовано Leroy-Somer)

В синхронных генераторах Leroy-Somer с системой возбуждения AREP автоматический регулятор напряжения получает питание от двух независимых дополнительных обмоток, уложенных вместе с основной статорной обмоткой. Напряжение, поступающее от источника питания, перед подачей на управляющий транзистор стабилизатора выпрямляется и фильтруется. Эта цепь питания AVR не зависит от напряжения, измеряемого на выводных клеммах синхронного генератора. В результате - ток возбуждения, подаваемый автоматическим регулятором напряжения на возбудитель синхронного генератора, не зависит от любых возмущений выходного напряжения (гармоники), вызываемых нагрузкой генератора.

Схема – система возбуждения генератора AREP

В синхронных генераторах Leroy-Somer с системой возбуждения AREP автоматический регулятор напряжения получает питание от двух независимых дополнительных обмоток, уложенных вместе с основной статорной обмоткой.

  • Напряжение первой дополнительной обмотки H1 пропорционально выходному напряжению генератора (характеристика SHUNT).
  • Напряжение второй дополнительной обмотки H3 пропорционально току, выдаваемому генератором, и зависит от приложенной к синхронному генератору нагрузки (компаундная характеристика – эффект бустера).
  • Суммарное напряжение двух дополнительных обмоток питает AVR.

Напряжение, поступающее от источника питания, перед подачей на управляющий транзистор стабилизатора выпрямляется и фильтруется. Эта цепь питания AVR не зависит от напряжения, измеряемого на выводных клеммах синхронного генератора. В результате - ток возбуждения, подаваемый автоматическим регулятором напряжения на возбудитель синхронного генератора, не зависит от любых возмущений выходного напряжения (гармоники), вызываемых нагрузкой генератора.

Cинхронные генераторы Leroy-Somer с системой возбуждения AREP соответствуют требованиям ГОСТ Р 52776-2007 «Машины электрические вращающиеся. Номинальные данные и технические характеристики» и более жестким требованиям ГОСТ Р 53471-2009 «Генераторы трехфазные синхронные мощностью свыше 100 кВт. Общие технические условия».

Система возбуждения генератора PMG - для сложных нагрузок

Система возбуждения PMG позволяет генератору реагировать на резкие броски тока при работе с нелинейными нагрузками, обеспечивая высокую перегрузочную способность (наброс нагрузки или запуск электродвигателя) и возможность выдерживать короткое замыкание (300% номинального тока в течение 10 секунд) для того, чтобы обеспечить надежное отключение тепловой защиты неисправной ветви электрической нагрузки. Самовозбуждение синхронного генератора не зависит от остаточной намагниченности.

Схема - система возбуждения генератора PMG

  • Основной генератор имеет ту же конструкцию, что и синхронный генератор, применяемый с системой возбуждения SHUNT.
  • Питание AVR и цепи управления возбуждением осуществляется от независимого источника - дополнительного генератора (подвозбудителя) с ротором - постоянным магнитом (PMG), устанавливаемого на генераторе со стороны, противоположной месту стыковки с дизельным двигателем. PMG обеспечивает постоянное напряжение, не зависящее от выходного напряжения синхронного генератора.
  • Измерение напряжения производится на выходных клеммах генератора. Поэтому, при любой нагрузке AVR обеспечивает ток возбуждения, соответствующий нагрузке - в зависимости от изменения установки выходного напряжения.

Синхронные генераторы Leroy-Somer с системой возбуждения SHUNT соответствуют требованиям ГОСТ Р 52776-2007 «Машины электрические вращающиеся. Номинальные данные и технические характеристики» и более жестким требованиям ГОСТ Р 53471-2009 «Генераторы трехфазные синхронные мощностью свыше 100 кВт. Общие технические условия».

Сравнение различных систем возбуждения генераторов Leroy-Somer

Система возбуждения SHUNT AREP PMG
Способность запуска асинхронных электродвигателей Стандартная Высокая Высокая
Поддержание напряжения при коротком замыкании Нет до 3 х Inom 10 сек до 3 х Inom 10 сек
Влияние искажений от нелинейных нагрузок Максимальное Минимальное Минимальное
Возможность трансформирования Да (в PMG) Да (в PMG) Да (в SHUNT)
Длина генератора Минимальная Минимальное Максимальная
Цена $ $$ $$$
Конструкция статора Стандартная Специальная Стандартная
Самовозбуждение От остаточной
намагниченности
От остаточной
намагниченности
Постоянными магнитами
Рекомендуемое применение Базовое резервное,
телекоммуникации
Морское,
строительство,
госпитали, банки,
производство
электроэнергии
Морское,
строительство,
госпитали, банки,
производство
 электроэнергии
Надежность Оптимальная Оптимальная Снижена из-за
дополнительной
вращающейся части
